Beskrivelse

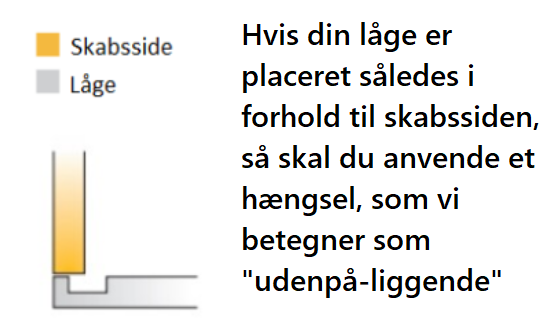

Dette skjulte hængsel passer til en låge, hvor lågen dækker hele rammen af skabet, når lågen er lukket - se tegning.
Hængslet er med softclose funktion og er incl. bagplade.

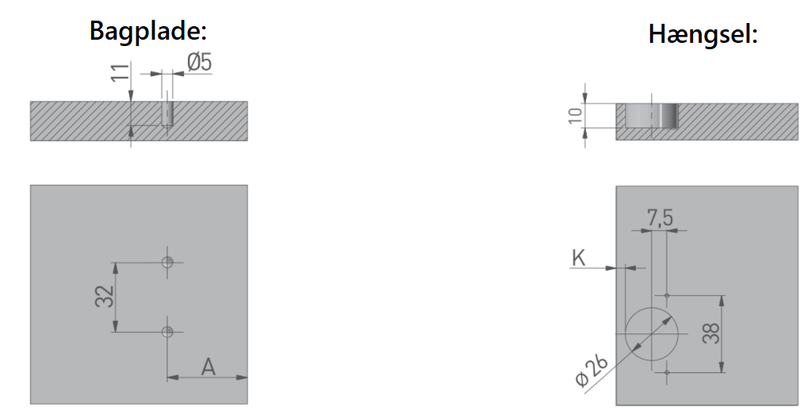

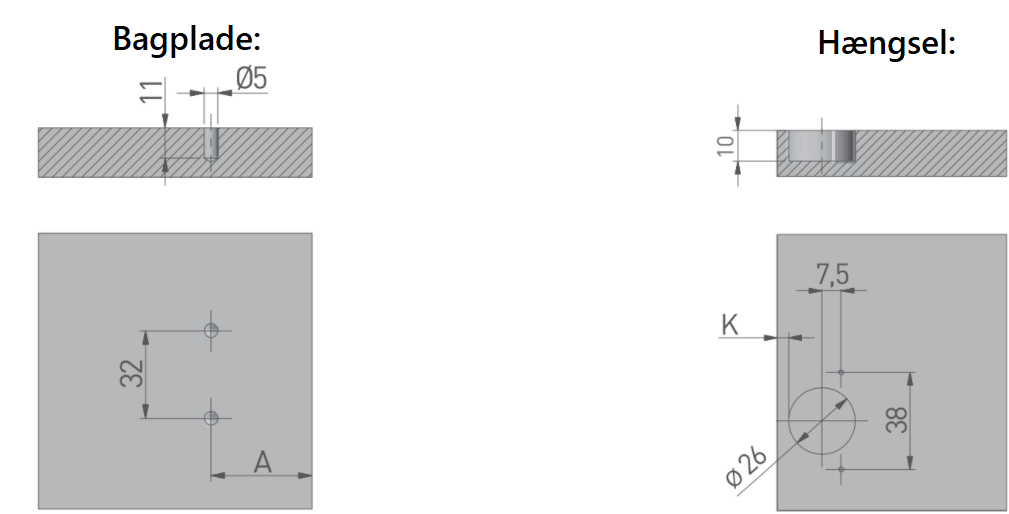

Bagpladen til hængslet monteres således, at der fra forkant af skabet og indtil midten af skruen på bagpladen skal være 37 mm.
Hullet i lågen skal være Ø26 mm for at "koppen" på hængslet passer i. Hængselsbor findes under tilbehør til hængsler.
Afstanden imellem de 2 huller på hængslet er 38 mm c/c og afstanden imellem de 2 skruer på bagpladen er 32 mm c/c.

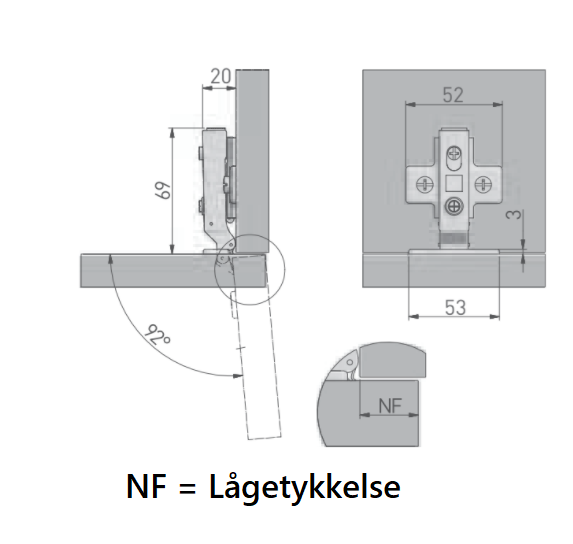

Lågetykkelse: 12-18 mm
Kop dybde: 10 mm
Låge åbning : 95 grader
Materialet er metal.
Hængslet er testet til at kunne aktiveres 80.000 gange.

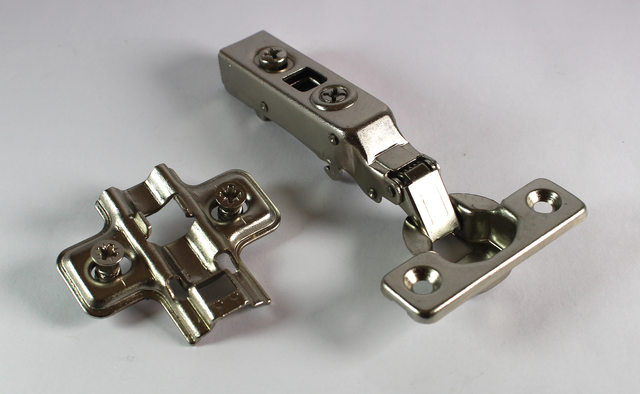

Prisen er pr. stk - 1 stk hængsel og 1 stk bagplade - som det ses på fotoet.

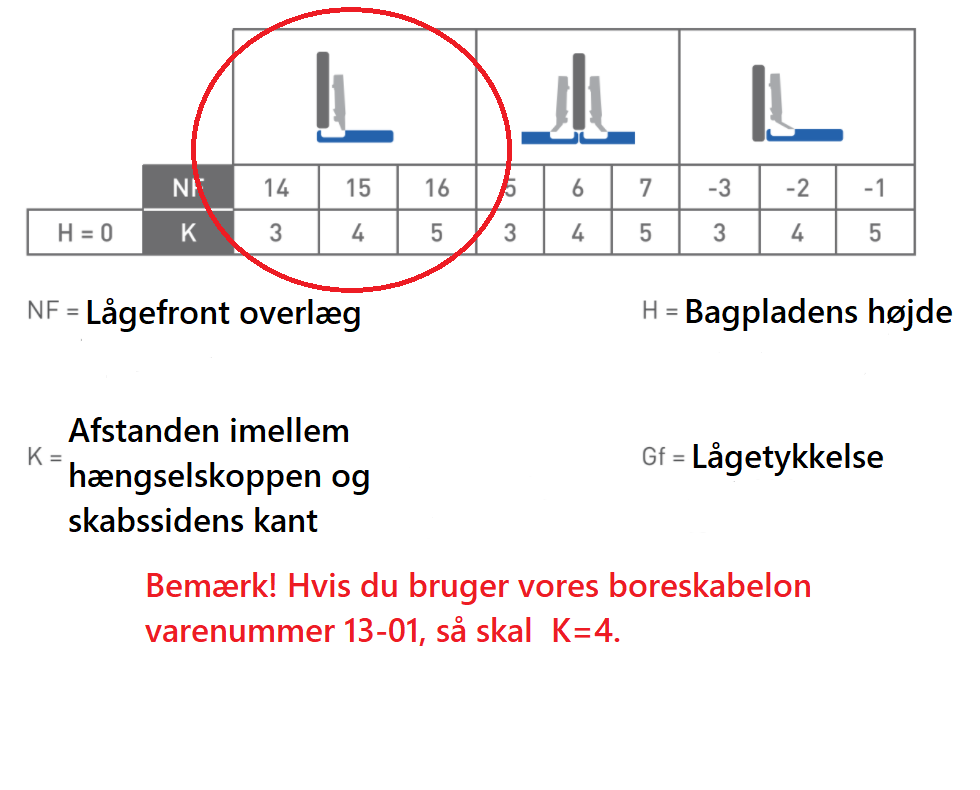

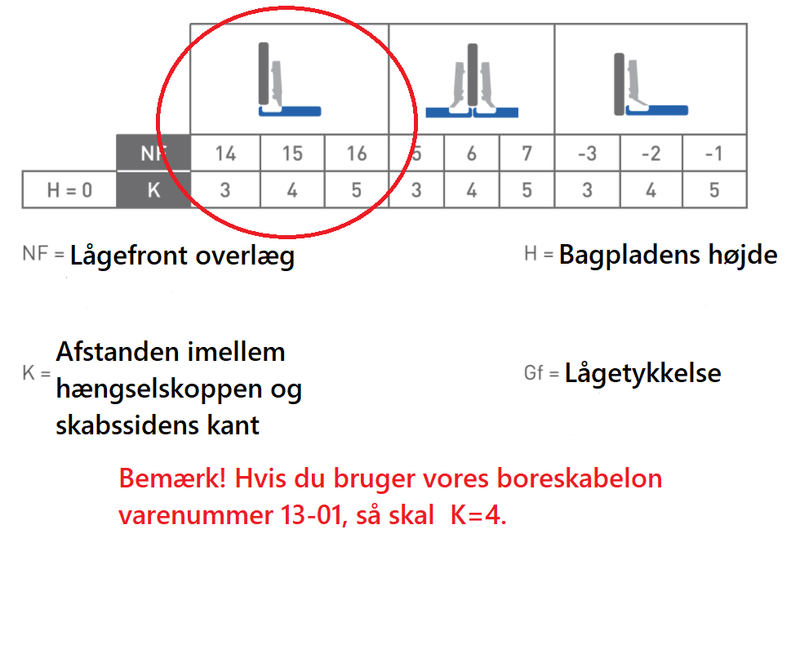

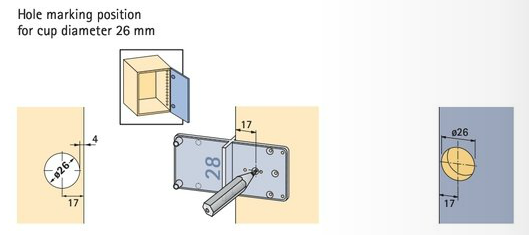

Boreskabelonen findes under tilbehør til hængsler og har varenummer 13-01.
