Beskrivelse
Dette kugleudtræk bruges til mindre og ikke ret tunge skuffer, da belastningsevnen er forholdsvis lav for dette produkt.
Belastningsevne: 12-15 kg - incl. vægt på selve skuffen med indhold. Jo længere udtræk, jo lavere belastning tilrådes.
Rillen/noten i skuffesiden skal være 27 mm for at dette udtræk passer. Er der ingen rille i skuffen, kan man også sætte udtrækket fast på siden af skuffen, hvis der er plads til det, så skuffen stadigvæk kan lukkes.

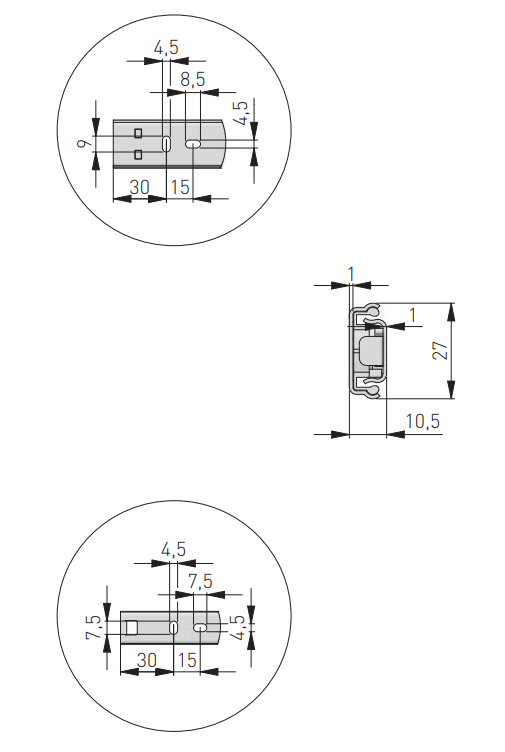

Mål:
Højde: 27 mm
Bredde: 10,5 mm
Da 27 mm kugleudtræk ikke har fuldt udtræk, men kun deludtræk, så er der et udtrækstab. Det vil sige, at skuffen ikke kan trækkes så langt ud, som hvis det var et udtræk med fuldt udtræk.

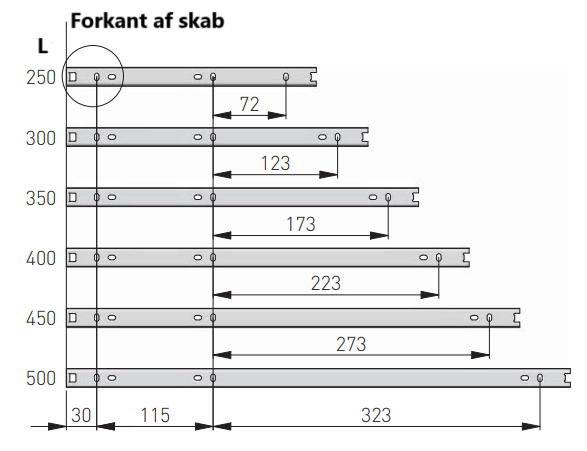

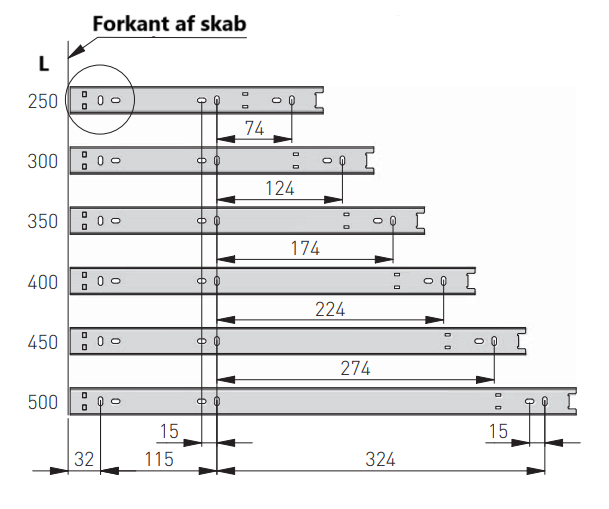

Udtrækslængde U (det stykke, som skuffen kan trækkes ud af skabet):
|
L / mm
|
U / mm
|
| 400 | 266 |

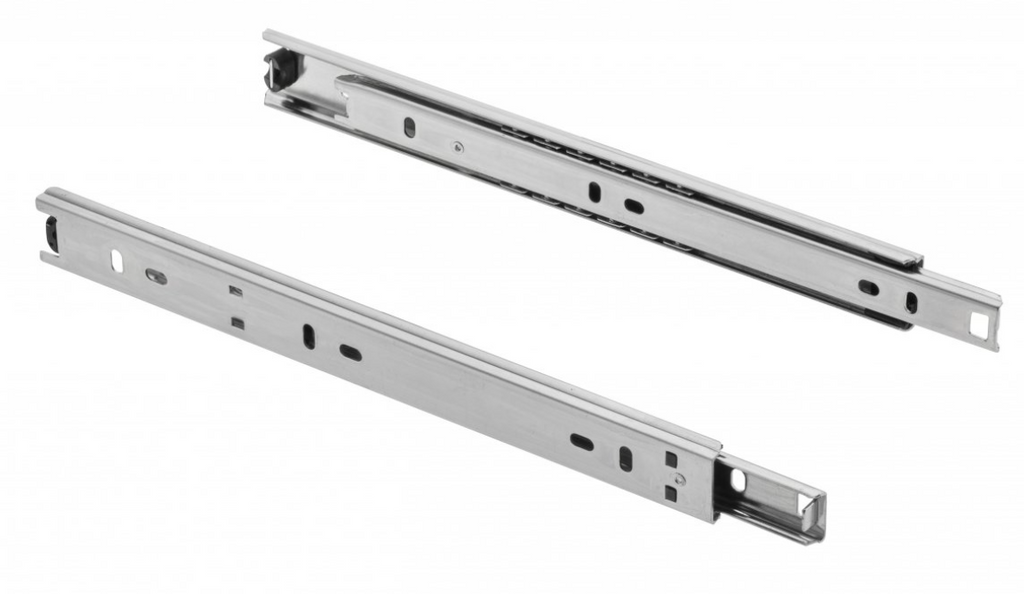

Alle kugleudtræk sælges i sæt - 1 sæt = 2 stk kugleløb = til en skuffe.
Kugleudtrækket monteres i skabet med fladhovede montageskruer.

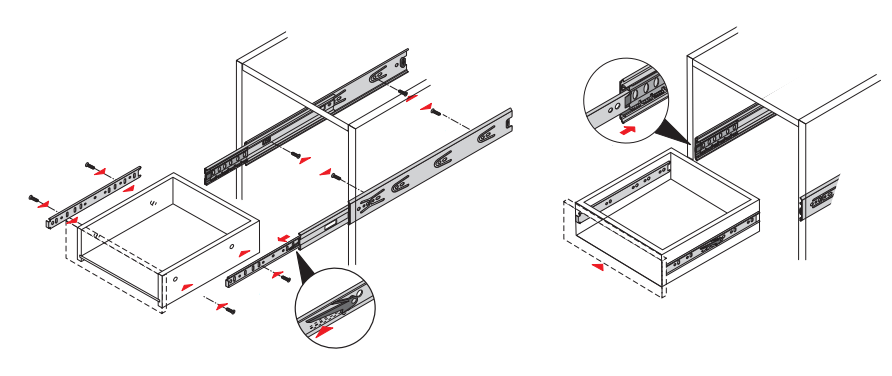

Bemærk - Dette udtræk i 27 mm kan klikkes fra hinanden ved montage, så det kan monteres i flere dele, hvilket letter monteringen. Se tegning.
HUSK AT KØBE SKRUER TIL MONTERING. DE MEDFØLGER IKKE!!
Vejledning til skruer:
Kugleudtrækket monteres i skabet med fladhovede montageskruer eller træskruer.
