Beskrivelse

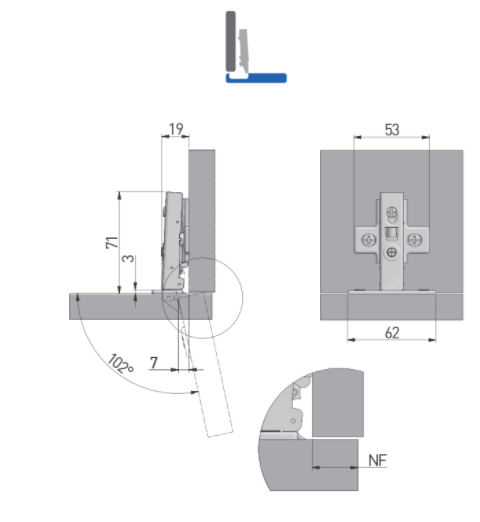

.Dette skjulte hængsel passer til en låge, hvor lågen dækker hele rammen af skabet, når lågen er lukket - se tegning.
Bagpladen til hængslet monteres således, at der fra forkant af skabet og indtil midten af skruen på bagpladen skal være 37 mm.

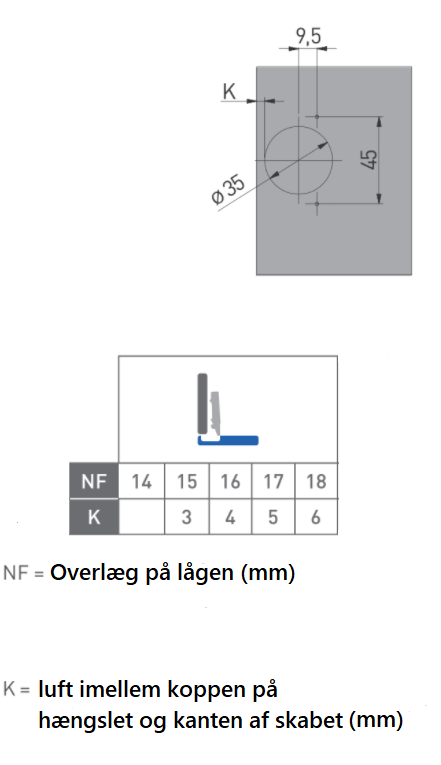

Hullet i lågen skal være Ø35 mm for at "koppen" på hængslet passer i. Hængselsbor findes under tilbehør til hængsler.
Dette hængsel er med softclose funktion, så lågen lukker stille i det sidste stykke.
Afstanden imellem de 2 huller på hængslet er 45 mm c/c og afstanden imellem de 2 skruer på bagpladen er 32 mm c/c.
Mål:
Boredybde: 12 mm
Låge åbning : 102 grader
Lågetykkelse: 16-18 mm
Materialet er metal.

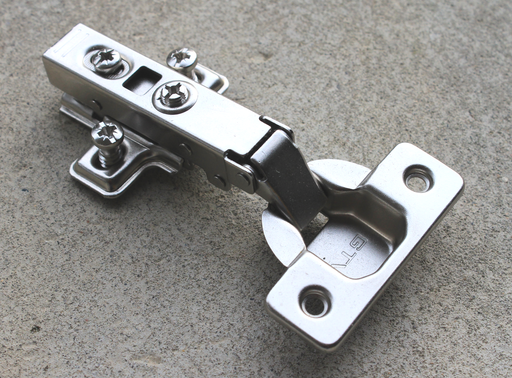

Prisen er pr. stk - 1 stk hængsel og 1 stk bagplade - som det ses på fotoet.
Boreskabelonen findes under tilbehør til hængsler og har varenummer 13-01.
Husk evt. at købe skruer, hvis du har behov for dette. Du finder forslag til skruer her:
https://www.beslagskassen.dk/collections/traeskruer
Der skal bruges 2 stk skruer til montering af 1 hængsel. Skruerne til bagpladen medfølger, som det ses på billedet.
Vi anbefaler denne her, hvis du kan bruge en skrue, som er 16 mm lang:
